アナログHD対応重畳電源装置

SC-MVCP1001UA

1本の同軸ケーブルで電源＋映像＋UTC信号を重畳伝送できます。送信機（SC-MVTP1001UA）と受信機（SC-MVRP1001UA）のセット製品です。SeeEyes社製。

sc-mvcp1001ua-thumbnail01.png,sc-mvcp1001ua-thumbnail02.png,sc-mvcp1001ua-thumbnail03.png,

NEW RoHS 施工手配・一元化メリット保守プラン

機能・特徴

1本の同軸ケーブルで電源＋映像＋UTC信号を重畳伝送。

約400mの映像伝送が可能（5C-2V使用時）

カメラへ電源供給が可能（約10W）

製品仕様を確認する

取扱説明書などを
ダウンロード

取扱説明書、簡易取説、ユーザマニュアル、承認図、動画マニュアルなどは上記からご確認・ダウンロードいただけます。

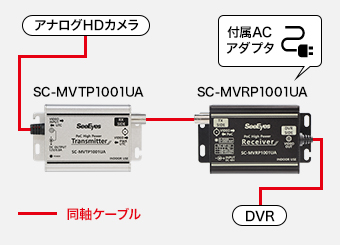

同軸ケーブルに電源＋映像＋UTC信号を重畳伝送。

1本の同軸ケーブルで電源＋映像＋UTC信号を重畳伝送できます。送信機（SC-MVTP1001UA）と受信機（SC-MVRP1001UA）のセット製品です。SeeEyes社製。

対応ソリューション

施工手配・一元化メリット

詳細ページへ

基本仕様

入出力信号AHD、TVI

UTC対応解像度2M 30p、4M 30p、5M 20p / 12.5p

伝送距離最大400m（5C-2V）

電源【入力】
SC-MVTP1001UA＝COAX DC 48V（PoC DC 48V IN）
SC-MVRP1001UA＝DC48V / 1A アダプタ
【出力】
SC-MVTP1001UA＝DC12V / 0.83A
SC-MVRP1001UA＝COAX DC 48V（PoC DC 48V IN）

映像入力端子SC-MVTP1001UA＝BNC_M
SC-MVRP1001UA＝BNC_F

映像出力端子SC-MVTP1001UA＝BNC_F
SC-MVRP1001UA＝BNC_M

使用温度範囲―10℃～＋50℃（湿度：～80％　※結露しないこと）

材質アルミ

外形寸法約101（幅）×24.8（高）×59（奥）mm

関連カメラ

アナログHD対応5メガピクセル BOX型カメラ

JS-CA4012A

5メガピクセル対応。レンズ（別売）により多様なシチュエーションに対応。AHD/CVBS切替により、従来のアナログレコーダへの出力も可能です。カメラ解像度の設定で4M 15FPSを選択可能です。レコーダJS-RA6016で4M解像度の表示が可能となります。※5メガピクセル対応のレンズはPF-EC020です。

画素数500万

オーディオ入出力対応なし

RoHS NDAA 施工手配・一元化メリット保守プラン

アナログHD対応5メガピクセル屋内IRドーム型カメラ

JS-CA4031A

5メガピクセル対応。屋内モデルながら夜間撮影用に赤外線LEDを搭載。AHD/CVBS切替により、従来のアナログレコーダへの出力も可能です。カメラ解像度の設定で4M 15FPSを選択可能です。レコーダJS-RA6016で4M解像度の表示が可能となります。

画素数500万

オーディオ入出力対応なし

RoHS NDAA 施工手配・一元化メリット保守プラン

アナログHD対応5メガピクセル屋外IRバレット型カメラ

JS-CA4040A

5メガピクセル対応。赤外線LEDを搭載し、耐衝撃設計。あらゆる設置環境下での運用で安定したパフォーマンスを発揮します。AHD/CVBS切替により、従来のアナログレコーダへの出力も可能です。カメラ解像度の設定で4M 15FPSを選択可能です。レコーダJS-RA6016で4M解像度の表示が可能となります。

画素数500万

オーディオ入出力対応なし

RoHS NDAA 施工手配・一元化メリット保守プラン
